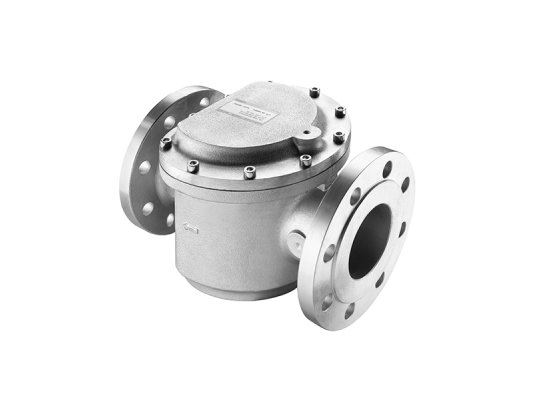

Фильтр газа и воздуха Dungs GF 40080/4

Фильтр газа и воздуха Dungs GF 40080/4, артикул: 256410 используется во внутренних газопроводах и магистралях воздухоподачи со скоростью потока до 20 м/с. Удаляет из проходящего газа/ воздуха твердые механические частицы и примеси. Собран в коррозиестойком корпусе с фланцевым соединением. Фильтрующий материал с большой площадью очистки обладает высокой пылеулавливающей способностью.

Основные параметры и особенности:

• рабочая среда: воздух, газ 1-3 семейства и другие неагрессивные газы .
• давление рабочей среды: не более 4000 мбар
• удаление посторонних загрязнений: пыль, мусор, ржавчина и другие грубые частицы
• способность фильтрации: 50 микрон
• скорость потока: не более 20 м/с
• произвольное монтажное положение, оптимальное – с вертикальной крышкой
• фланцевый способ соединения, размер DN 80
• диапазон операционных температур: -15...+80°С
• уплотнения из газонепроницаемого NBR-каучука
• фильтрующий элемент из нетканого полипропиленового материала
• резьбовые заглушки G1/4 в отверстиях для подключения измерительных устройств.

Подробнее о фильтре Dungs GF

Конструкция рассчитана на высокое давление рабочей среды и высокие скорости потока. Состоит из алюминиевого литого корпуса, крышки, фильтрующего элемента, кольцевого уплотнения. На крышке предусмотрены отверстия с резьбовыми заглушками G 1/4 для подключения приборов контроля давления/ запальной линии. На место заглушек можно установить резьбовые фитинги для подключения реле перепада давления.

Фильтрующее полотно произвольно уложено в стальной раме, имеет большую площадь очистки. При его значительном засорении утрачиваются защитные свойства фильтра. Для своевременной замены фильтроэлемента необходимо контролировать перепад давления на фильтре. Рекомендуется заменять фильтроэлемент ежегодно или чаще при падении давления от 50 мбар.

Установка в систему

Фильтр монтируется с помощью фланцевых соединений. Для правильного позиционирования в системе на корпус нанесена стрелка, совмещаемая с ходом потока. При вертикальном расположении крышки упрощается очистка корпуса фильтра от загрязнений. В ходе монтажа необходимо обеспечить достаточное пространство для замены фильтроэлемента.

Достоинства:

• эффективная очистка потока
• повышенная пылеёмкость
• высокая пропускная способность
• стойкость к высокому давлению газа/ воздуха
• надежная конструкция в литом алюминиевом корпусе.

Применение

Фильтры для горелок Dungs GF применяются в промышленном газовом оборудовании, установках подачи сжатого воздуха с давлением до 4 бар.
